产品介绍

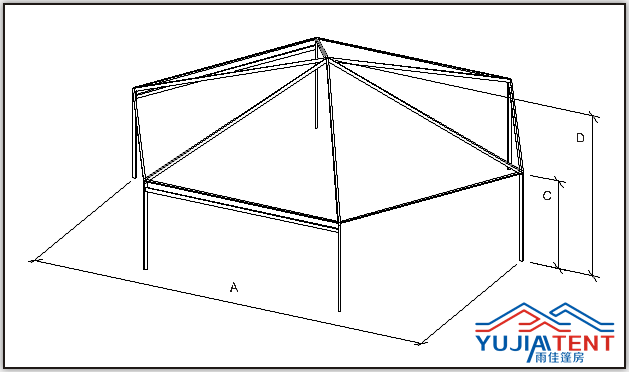

apse10/(260,300)
篷房数据
跨度Width-------------------(A) ----------10.02m
边高 Eave height----------(C) --------- 2.63m / 2.83m
顶高Ridge height----------(D) ----------4.17m / 4.37m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------5.36m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙 灯、地板、空调

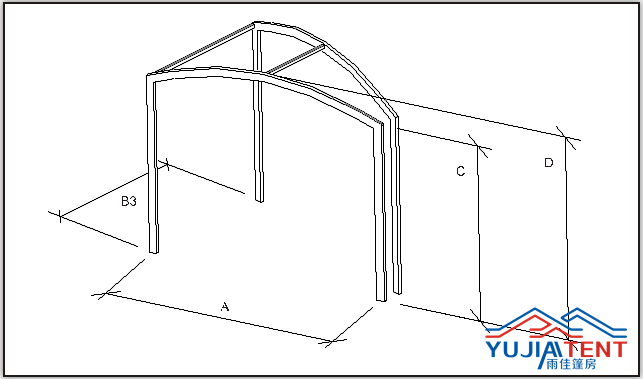

Dreiecksfeld3/(260,300)
篷房数据
跨度Width-------------------(A) ----------2.96m
边距Truss-distance------ (B3) ---------3.00m
边高 Eave height----------(C) --------- 2.63m / 2.83m
顶高Ridge height----------(D) ----------2.98m / 3.18m
屋顶斜度Roof slope---------------------0°
最长物件Longest component---------3.00m
材料数据
主型材类型：铝合金四孔型材
84mm×48mm 100mm×48mm
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准: 80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙灯、地板、空调

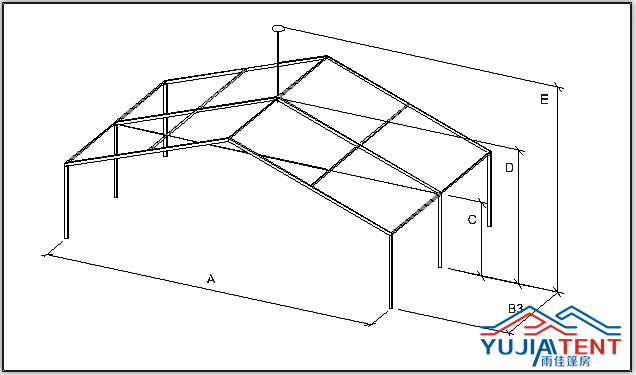

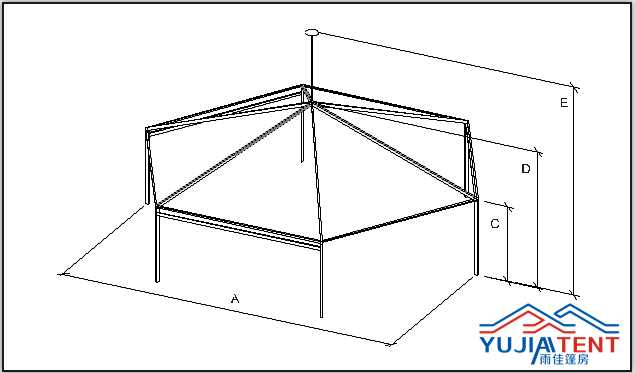

Dome area 10/(260,300)
篷房数据
跨度Width-------------------(A) ----------10.02m
边高 Eave height----------(C) --------- 2.63m / 2.83m
山顶高Ridge height-------(D) ----------4.47m / 4.67m
顶高Ridge height----------(E) ----------6.70m / 6.90m
山墙边距Gable truss---- (B1) ---------5.01m
边距Truss-distance------ (B3) ---------3.00m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------5.36m
材料数据
主型材类型：铝合金二孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙灯、地板、空调
Domilcile10/(260,300)
篷房数据
跨度Width-------------------(A) ----------10.02m
边高 Eave height----------(C) --------- 2.65m / 2.85m
山顶高Ridge height-------(D) ----------4.47m / 4.67m
顶高Ridge height----------(E) ----------6.75m / 6.95m
屋顶斜度Roof slope---------------------0°
最长物件Longest component---------5.36m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙 灯、地板、空调

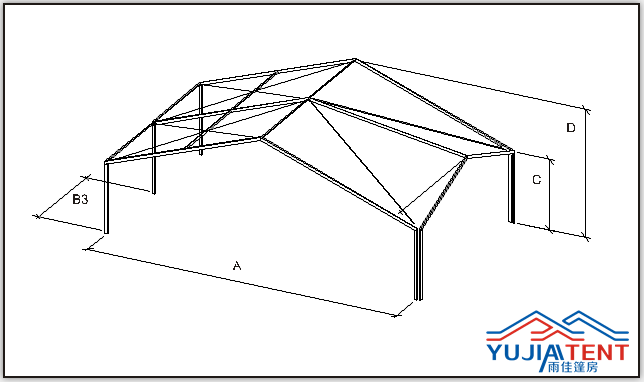

Dormer10/(260,300)
篷房数据
跨度Width-------------------(A) ----------10.02m
边高 Eave height----------(C) --------- 2.65m / 2.85m
顶高Ridge height----------(D) ----------4.47m / 4.67m
边距Truss-distance------ (B3) ---------3.00m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------5.90m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙 灯、地板、空调
10auf8/(260,300)
篷房数据
跨度Width-------------------(A1) --------10.02m
跨度Width-------------------(A2) --------8.00m
边高 Eave height----------(C1) --------2.65m / 2.85m
边高 Eave height----------(C2) --------2.65m / 2.85m
顶高Ridge height----------(D1) -------4.47m / 4.67m
边高 Eave height----------(D2) ------- 3.21m / 4.01m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------5.36m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm )
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙灯、地板、空调

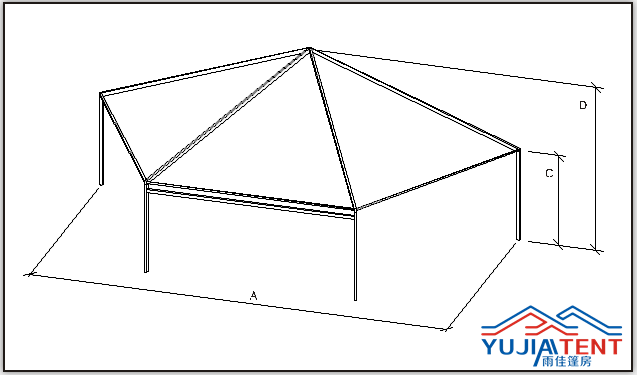

Pavilion10/(260,300)
篷房数据
跨度Width-------------------(A) ----------10.02m
边高 Eave height----------(C) --------- 2.65m / 2.85m
顶高Ridge height----------(D) ----------4.47m / 4.67m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------5.36m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙灯、地板、空调
篷房数据
跨度Width-------------------(A) ----------10.02m
边高 Eave height----------(C) --------- 2.63m / 2.83m
顶高Ridge height----------(D) ----------4.17m / 4.37m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------5.36m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙 灯、地板、空调
Dreiecksfeld3/(260,300)
篷房数据
跨度Width-------------------(A) ----------2.96m
边距Truss-distance------ (B3) ---------3.00m
边高 Eave height----------(C) --------- 2.63m / 2.83m
顶高Ridge height----------(D) ----------2.98m / 3.18m
屋顶斜度Roof slope---------------------0°
最长物件Longest component---------3.00m
材料数据
主型材类型：铝合金四孔型材
84mm×48mm 100mm×48mm
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准: 80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙灯、地板、空调
Dome area 10/(260,300)
篷房数据
跨度Width-------------------(A) ----------10.02m
边高 Eave height----------(C) --------- 2.63m / 2.83m
山顶高Ridge height-------(D) ----------4.47m / 4.67m
顶高Ridge height----------(E) ----------6.70m / 6.90m
山墙边距Gable truss---- (B1) ---------5.01m
边距Truss-distance------ (B3) ---------3.00m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------5.36m
材料数据
主型材类型：铝合金二孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙灯、地板、空调
Domilcile10/(260,300)
篷房数据
跨度Width-------------------(A) ----------10.02m
边高 Eave height----------(C) --------- 2.65m / 2.85m
山顶高Ridge height-------(D) ----------4.47m / 4.67m
顶高Ridge height----------(E) ----------6.75m / 6.95m
屋顶斜度Roof slope---------------------0°
最长物件Longest component---------5.36m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙 灯、地板、空调
Dormer10/(260,300)
篷房数据
跨度Width-------------------(A) ----------10.02m
边高 Eave height----------(C) --------- 2.65m / 2.85m
顶高Ridge height----------(D) ----------4.47m / 4.67m
边距Truss-distance------ (B3) ---------3.00m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------5.90m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙 灯、地板、空调
10auf8/(260,300)
篷房数据
跨度Width-------------------(A1) --------10.02m
跨度Width-------------------(A2) --------8.00m
边高 Eave height----------(C1) --------2.65m / 2.85m
边高 Eave height----------(C2) --------2.65m / 2.85m
顶高Ridge height----------(D1) -------4.47m / 4.67m
边高 Eave height----------(D2) ------- 3.21m / 4.01m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------5.36m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm )
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙灯、地板、空调
Pavilion10/(260,300)
篷房数据
跨度Width-------------------(A) ----------10.02m
边高 Eave height----------(C) --------- 2.65m / 2.85m
顶高Ridge height----------(D) ----------4.47m / 4.67m
屋顶斜度Roof slope---------------------20°
最长物件Longest component---------5.36m
材料数据
主型材类型：铝合金四孔型材(84mm×48mm)
钢部件表面处理方式：热镀锌；镀锌厚度在60um以上
屋顶、山墙、边墙、三角篷布的材质:
遮阳型：sine/8468；ferrari/702
透光型：sine/8103；ferrari/502
防火标准:M2/GB-B1
抗风标准:80Km/h
德国TUV莱茵产品认证
工程信息
篷房的固定方法：
一般情况下可用地板自重固定
如不考虑地板：
硬地（水泥地）可用膨胀螺丝固定；
泥地、草地、柏油地可用钢钎固定；
大理石地面（在不允许使用钢钎和膨胀螺丝的情况下）可使用承重盘上压重物固定。
每单元悬挂总重量: 20Kg以内,每一悬挂点不超过5KG(悬挂位置请咨询我司工程人员)
其他配套设施:如不用地板可考虑地面防水墙灯、地板、空调
